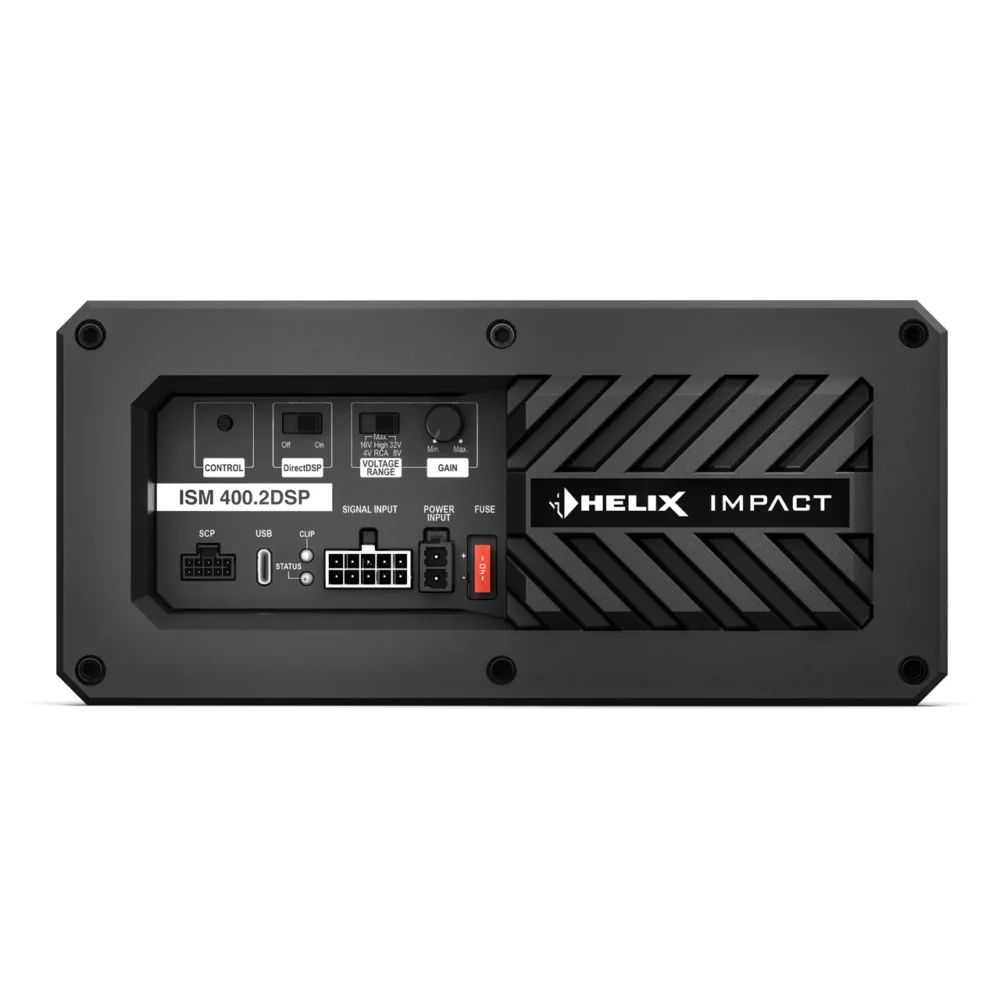

HELIX ISM 400.2DSP

ISM 400.2DSP – 2-kanaliline subwooferi võimendi moodul integreeritud DSP-ga
ISM 400.2DSP on võimas 2-kanaliline bassikõlarite võimendimoodul koos integreeritud 1-kanalilise DSP-ga – see teeb sellest kompaktse ja suure jõudlusega uuenduse tänapäevaste bassikõlarite uuenduste jaoks. See ühendab tugeva võimenduse, täpse digitaalse signaalitöötluse ja ruumisäästliku modulaarse disaini, et luua aktiivne bassikõlari lahendus, mis integreerub puhtalt sõidukisse ja edastab kontrollitud, tugevat bassi. Tänu oma EV-Ready arhitektuurile sobib see ka tänapäevastele hübriid- ja elektrisõidukitele.
Nutikas moodul subwooferi sihipäraseks uuendamiseks
ISM 400.2DSP on keskendunud sihipärasele bassikõlarite moderniseerimisele tehase helisüsteemidega sõidukites – alati, kui täiendavat bassikõlarit on vaja puhtalt ja usaldusväärselt integreerida ilma kogu süsteemi ümber ehitamata. See on eriti atraktiivne seal, kus paigaldusruum ja pingutus on piiratud, kuid kvaliteetne ja täpne bassivärskendus on siiski vajalik. ISM lahendab selle, ühendades võimenduse, DSP ja intelligentse integratsiooni spetsiaalselt selle kasutusjuhtumi jaoks: see pakub kuni 460 W RMS maksimaalset võimsust 2 × 2 Ω juures tugevate võimsusreservide jaoks ja raskesti vastuvõetav stereo kõrgetasemeline sisend (kuni 32 V RMS) võimaldab ohutut signaali vastuvõtmist OEM-võimenditega süsteemides, millel on tehase tõrkevabad seadmed3, samas kui AD-EP. Integreeritud signaalitundliku sisselülitamise funktsioon tagab ka usaldusväärse toite sisse/välja, sõltumata tehasevõimendis kasutatavast tehnoloogiast. Integreeritud DSP-ga saate aluse kontrollitud subwooferi integreerimiseks – häälestatud paigaldusasendile, sõiduki akustikale ja soovitud bassikarakterile. Lisaks pakub DirectDSP funktsioon praktilist võimalust: vajadusel saab sisendsignaali suunata otse võimsusastmesse ilma DSP-töötluseta. See on ideaalne, kui süsteemis on juba väline DSP ja ISM-i kasutatakse puhtalt võimsa subwooferi võimendina. Tänu oma kompaktsele kontseptsioonile on ISM suurepärane alus ka eritellimusel ehitatud aktiivsubwooferi lahendustele.
Võimsus, tõhusus ja täpne helihäälestus
Nõudlike bassikõlarite rakenduste jaoks pakub ISM 400.2DSP kompaktses formaadis palju võimsust: 2 × 130 W RMS 4 Ω juures, 2 × 200 W RMS 2 Ω juures ja kuni 460 W RMS maksimaalne võimsus 2 × 2 Ω juures – ideaalne alus ambitsioonikatele bassikõrgendustele. Kõrge efektiivsuse ja äärmiselt kompaktsete mõõtmete saavutamiseks kasutab ISM 400.2DSP Audiotec Fischeri klassi HD kontseptsiooni. See ühendab H-klassi tehnoloogia eelised D-klassi võimendi põhimõttega. Väljundastmete sisemist toitepinget reguleeritakse pidevalt sõltuvalt signaali amplituudist, mis vähendab drastiliselt keskmisi võimsuskadusid, eriti madalatel kuni keskmistel väljundtasemetel. Tulemuseks on silmapaistev tõhusus, madal soojuse teke ja eriti kompaktne bassikõlari mooduli formaat. Signaali töötlemiseks kasutatakse ülivõimsat 64-bitist fikseeritud punktiga heli-DSP-d koos kvaliteetsete AD/DA muunduritega – see on puhta signaalikäsitluse ja bassi täpse integreerimise alus. DSP PC-Tool 6 abil on teil juurdepääs kõikidele kaasaegsetele DSP tööriistadele ja häälestusvõimalustele, et kohandada bassikõlarit vastavalt sõidukile, paigaldusasendile ja isiklikele helieelistustele.
DeepImpact – dünaamiline bassi taastamine
ISM 400.2DSP-ga tutvustame oma DeepImpact DSP algoritmi dünaamilise bassi taastamiseks. Tehase helisüsteemide signaalide osas kompenseerib DeepImpact rakendatud kõrgpääsfiltrimisest põhjustatud bassikadu ja rekonstrueerib puuduva madalsagedusliku sisu. Täisulatuslike signaalide puhul reageerib DeepImpact lähtematerjalile dünaamiliselt: kui lool puudub mõju madalamas sagedusvahemikus, võimendab algoritm bassi sihipäraselt, et pakkuda täiuslikumat ja võimsamat heli.
Tõhus integreerimine tänu IMPACT-i korpuse subwooferi ühilduvusele
ISM 400.2DSP võimaldab “ISM-valmidusega” passiivsed 2 x 2 Ω korpusega subwooferid muuta aktiivseks lahenduseks, lihtsalt asendades ühenduse t

Tehnilised andmed

Technical data
Power RMS ≤ 1% THD+N @ 50 Hz
– @ 4 Ohms 2 x 130 Watts
– @ 2 Ohms 2 x 200 Watts
– @ 1 Ohm –
– bridged @ 4 Ohms –
– bridged @ 2 Ohms –
Max. output power (≤ 10% THD+N) Up to 460 Watts RMS @ 2 x 2 Ohms
Amplifier technology Class HD
Inputs 2 x RCA / Cinch
2 x Highlevel speaker input
Input sensitivity RCA/Cinch: 0.4 – 4 Volts resp. 0.8 – 8 Volts
Highlevel: 1.6 – 16 Volts resp. 3.2 – 32 Volts
Input impedance RCA / Cinch: 47 kOhms
Highlevel: 9 – 33 Ohms
Outputs 2 x Speaker output
1 x AISA signal output
Output voltage RCA / Cinch –
Frequency response 10 Hz – 20,000 Hz
DSP resolution 64 Bit
DSP power 1 x 295 MHz (1.2 billion MAC operations/second)
Sampling rate 48 kHz
DSP type 1 x Audio signal processor
Signal converters A/D: BurrBrown 32 Bit
D/A: AKM 32 Bit
Signal-to-noise ratio (A-weighted) 102 dB @ full power
Distortion (THD @ 50 Hz, 1 W into 4 Ohms) 0.005 %
Distortion (THD+N @ 50 Hz, 1 W into 4 Ohms) 0.015 %
Damping factor 85
Operating voltage 10.5 – 18 Volts (max. 5 sec. down to 6 Volts)
Power rating DC 12 V ⎓ 45 A max.
Idle current 260 mA
Max. remote output current –
Operating temperature range -40 °C to +70 °C
Fuse 1 x 40 A LP-Mini-fuse (APS)
Additional features Start-Stop capability, Clipping LED, DirectDSP switch, Smart Control Port, 32 Bit CoProcessor, ground lift switch, highlevel input with automatic turn on function
Dimensions (H x W x D) 54 x 231 x 105 mm /
2.13 x 9.09 x 4.13″
Compatibility
IMPACT 2 x 2 Ω enclosure subwoofer:
IK ES10.1-DVC2 MK2
IK E8.1-DVC2 MK2
Basis for custom-made active subwoofer solutions
