Helix DSP Mini MK2

HELIX DSP MINI MK2
Miniatuurse DSP järgmine põlvkond
Väikseim HELIX signaaliprotsessor saab DSP MINI MK2-ga väärilise järglase. Nagu tema esivanem, on ka see kompaktne DSP tõeline tehnoloogiapakett. Võimas 64-bitine heli-DSP ja BurrBrown konverterid koos 96 kHz diskreetimissagedusega ja kõrge eraldusvõimega heliriba laiusega kuni üle 40 kHz tagavad erakordse helikvaliteeti. MK2 on tipptasemel ka mõõdetud väärtuste poolest – kõrgem 6 volti maksimaalne väljundpinge, oluliselt suurenenud signaali-müra suhe ja vähendatud THD tagavad täiusliku heli.
Loomulikult põhineb DSP MINI MK2 32-bitise CoProcessoriga ACO platvormil, mis mitte ainult ei tegele kõigi juhtimisülesannetega uskumatu kiirusega, vaid võimaldab ka patenteeritud heliefekte, nagu Augmented Bass Processing või RealCenter, ja lõpuks, kuid mitte vähemtähtsana, kanalitest eraldatud sisendekvalaiseri, sealhulgas sisendsignaali analüsaatori (ISA).
Sujuv integreerimine ja maksimaalne juhtimine isegi kõige väiksemates ruumides
Kuna kaasaegsete sõidukite helisüsteemide paigaldusruum muutub üha piiratumaks, muutub üksikute komponentide ühendamine keerulisemaks ning paneb proovile pistikute ja kaablite vastupidavuse. DSP MINI MK2 Smart Control Port (SCP) võimaldab multifunktsionaalset lisaseadmete ühendamist ja võtab nüüd isegi nende täieliku toiteallika üle. Kindel disain koos snap-in funktsiooniga tagab stabiilse ühenduse, aidates samal ajal ära hoida pistiku ja kaabli kahjustamist ning hõlbustab seega kompaktset ja ruumisäästlikku paigalduskontseptsiooni.
Kõik pardal
Varustuspakett annab selgelt mõista, et DSP MINI MK2 nimi viitab vaid mõõtmetele, kuna funktsionaalsuses pole absoluutselt mingeid järeleandmisi. Meie intelligentne kõrgetasemeline sisend ADEP.3 ahelaga (täiustatud diagnostika tõrkekaitse, 3. põlvkond), automaatne kaugjuhtimislüliti, optiline sisend ja HELIXi laienduskaardi pesa (HEC pesa) süsteemi lisandmoodulitele, nagu Bluetooth® HD või kõrge eraldusvõimega heli voogesitus USB kaudu, on loomulikult osa põhifunktsioonidest.
Omadused
Äärmiselt võimas 64-bitine fikseeritud punktiga heli-DSP 1,2 miljardi MAC-toiminguga sekundis
Kõrge eraldusvõimega heli ribalaius kuni 40 kHz ületamatu helikvaliteedi tagamiseks
BurrBrowni A/D ja D/A signaali muundurid
Täiustatud kaasprotsessor (ACO) laiendatud funktsioonide komplekti jaoks
Sisendsignaali analüsaator (ISA) ja InputEQ
DSP heliefektid (SFX), nagu “Augmented Bass Processing”, mis optimeerib dünaamiliselt bassikõlari bassireaktsiooni, “StageXpander”, mis avardab oluliselt stereoperspektiivi, “RealCenter” funktsioon, mis võimaldab nii juhile kui kaasjuhile täiuslikult fokusseeritud heli ja palju muud.
10 sisemälu asukohta heli seadistuste jaoks
Nutikas kõrgetasemeline sisend ADEP.3 vooluringiga ja automaatse sisselülitamise funktsiooniga
Optiline digitaalsisend SPDIF-vormingus
Kompaktne, tulevikukindel Smart Control Port (SCP)
HEC-pesa süsteemi laiendamiseks täiendavate sisend-/väljundmoodulite jaoks, nagu Bluetooth®-heli voogesitus, kõrge eraldusvõimega heli voogesitus USB kaudu jne.
Vabalt määratletav signaali marsruutimine eraldi maatriksitega liini, SPDIF ja HEC/AUX jaoks
Optimaalne signaalitee ja toiteallikas veelgi paremaks helikvaliteediks
Maanduskontuuride vältimiseks lüliti “Maapinna tõste”.
Väga kompaktsed mõõtmed hõlpsaks sõidukisse integreerimiseks
Lihtsaim seadistamine intuitiivse DSP PC-Tool V4 tarkvara abil
Eriomadused:
96 kHz diskreetimissagedus
HELIX DSP MINI MK2 võimaldab käsitleda kõiki signaale kahekordse diskreetimissagedusega 96 kHz. Seega ei ole heli ribalaius enam piiratud tavaliste väärtustega nagu 22 kHz, vaid võimaldab laiendatud sagedusreaktsiooni üle 40 kHz. Diskreetimissageduse kahekordistamine nõuab oluliselt suuremat DSP võimsust, kuna võimalike aritmeetiliste toimingute arv väheneb poole võrra. Ainult uusima DSP-kiibi põlvkonna juurutamine võimaldab tõsta diskreetimissagedust 96 kHz-ni ja lisada samal ajal uusi funktsioone.
ACO – täiustatud 32-bitine kaasprotsessor
HELIX DSP MINI MK2 sisaldab erakordselt võimsat 32

Tehnilised andmed

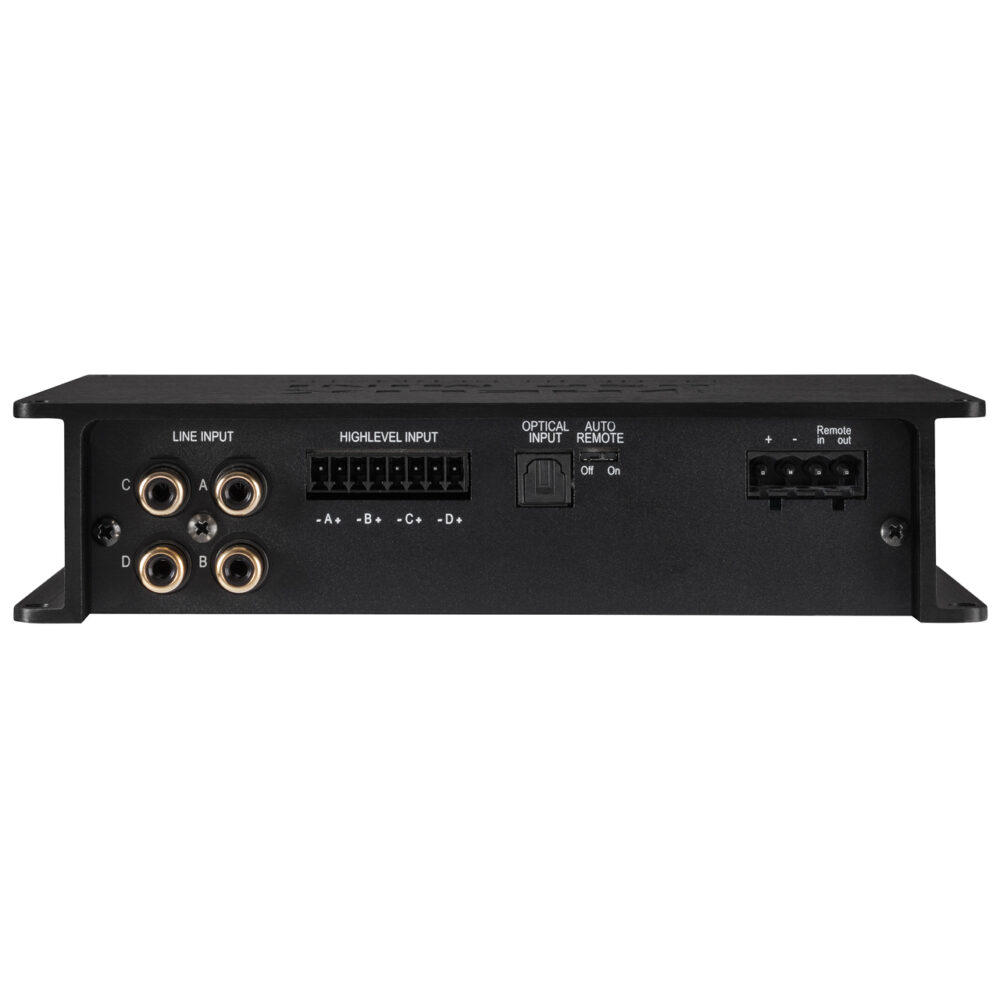

Inputs4 x RCA / Cinch
4 x Highlevel speaker input
1 x Optical SPDIF (12 – 96 kHz)
1 x Remote In
Input sensitivityRCA / Cinch 2 – 4 Volts
Highlevel 5 – 11 Volts
Outputs6 x RCA / Cinch
1 x Remote Out
Output voltage6 Volts
Frequency response10 Hz – 44,000 Hz
DSP resolution64 Bit
DSP power295 MHz (1.2 billion MAC operations/second)
Sampling rate96 kHz
DSP typeAudio signal processor
Signal convertersA/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio digital input112 dB (A-weighted)
Signal-to-noise ratio analog input107 dB (A-weighted)
Total harmonic distortion (THD+N) digital input 0.0008 %
Total harmonic distortion (THD+N) analog input 0.002 %
IM distortion (IMD) digital input 0.003 %
IM distortion (IMD) analog input 0.005 %
Crosstalk 90 dB
Operating voltage9.6 – 17 Volts (max. 5 sec. down to 6 Volts)
Power ratingDC 12 V ⎓ 3 A max.
Current draw 480 mA
Max. remote output current500 mA
Additional featuresHEC slot, Ground lift switch, Smart Control Port, 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote switch
Dimensions (H x W x D)40 x 177 x 104 mm /
1.58 x 6.97 x 4.09”
Scope of delivery
1 x Signal processor DSP MINI MK2
1 x Control Input-to-SCP adaptor
1 x USB cable
1 x Mounting material
1 x Instruction manual.
